2008 класс «А-125 TAG»
Чемпионат Республики Беларусь
1. Введение
Целью соревнований «А-125 TAG» Чемпионат Республики Беларусь является выявление лучших спортсменов и команд в картинге, обеспечение возможности спортсменам и командам участвовать в национальном Чемпионате и международных соревнованиях TAG-серии.
2. Общие положения
Все, что не оговаривается в настоящих правилах, регулируется правилами CIK/FIA, БФК.
Все, что не разрешено – запрещено!
3. Действие документа
Данные правила действуют на сезон 2008 года.
4. Вес
Easykart 125 - 165 кг
Parilla Leopard - 165 кг
Rotax Max FR125 - 165 кг
Vortex Rok - 165 кг
5. Спецификация двигателей
5.1 Стартер. Двигатель должен быть оборудован электрическим стартером. Все компоненты стартера должны быть технически исправными.
5.2 Батарея. Тип батареи – произвольный. Размеры, напряжение и емкость должны соответствовать спецификации производителя двигателя. Не допускаются механические повреждения батареи и подтекание электролита.
5.3 Глушитель впуска – свободный, должен соответствовать спецификации производителя двигателя или иметь омологацию CIK, иметь два входных отверстия с трубками внутренним диаметром 22 мм (+/- 1,0 мм) и минимальную длину 95 мм.
5.4 Карбюратор. Тип и присоединение карбюратора к двигателю должны соответствовать спецификации производителя двигателя. Жиклеры – свободные. Доработки карбюратора запрещены. Любая подача топлива минуя карбюратор запрещена.
5.5 Топливный насос. Тип топливного насоса – диафрагменный. Производитель и местоположение – свободное. Электрические и дополнительные топливные насосы запрещены.
5.6 Система зажигания. Тип зажигания и установки должны соответствовать спецификации производителя двигателя, метка должна быть на месте, модификации запрещены. Свеча зажигания – свободная. Провод свечи зажигания и колпачок не оговариваются.
5.7 Поршень / Поршневое кольцо. Должны соответствовать спецификации производителя двигателя. Поршневой палец должен быть изготовлен из магнитного материала.
5.8 Система выпуска. Должна соответствовать спецификации производителя двигателя. Труба и глушитель должны иметь оригинальное изготовление, без модификаций.
5.9 Сцепление. Должно соответствовать спецификации производителя двигателя. Срабатывание сцепления должно происходить на оборотах не более 6000 об./мин.
5.10 Система охлаждения. Должна соответствовать спецификации производителя двигателя. Радиатор – свободный, соответствует спецификации двигателя или иной, аналогичного типа, может монтироваться справа или слева от пилота. Тип водяной помпы – свободный, с приводом от задней оси или согласно спецификации производителя двигателя.
5.11 Внутренние изменения. Все внутренние изменения запрещены. Это касается снятия, добавления материала; удаление, добавление частей (прокладок, фиксаторов, гаек, болтов и т.д.).
5.12 Лепестковый клапан и призма лепесткового клапана. Должны соответствовать спецификации производителя двигателя. Любые изменения запрещены.
5.11 Подшипники, прокладки, герметики. Подшипники – свободные, но должны быть того же типа, материала, и формы как в спецификации производителя двигателя. Подшипники должны быть с пластиковым или стальным сепаратором. Они должны иметь размеры аналогичные установленным на заводе изготовителе двигателя. Керамические подшипники запрещены. Тип герметиков – свободный, но должны применяться в соответствии со спецификацией производителя двигателей. Прокладки – свободные, но должны по толщине и форме соответствовать спецификации производителя двигателя. Запрещено устанавливать дополнительные прокладки или удалять их.
6. Основные параметры двигателей
6.1 Easykart IAME
Объем камеры сгорания: 10.5 куб. см
Тип карбюратора: HL 384 B
Диаметр диффузора карбюратора: 23 мм
Система выхлопа: См. карту производителя двигателя
Зажигание: Selettra 4 pole
Вес коленчатого вала в комплекте: 1875г - +/- 3%
6.2 Parilla Leopard
Объем камеры сгорания: 9.5 куб. см
Тип карбюратора: Hl 334 A & HL 334 AB
Диаметр диффузора карбюратора: 23 мм
Система выхлопа: См. карту производителя двигателя
Вес коленчатого вала в комплекте: 1875г - +/- 3%
Зажигание: Selettra 4 pole
6.3 Rotax Max FR125
См. карту производителя двигателя
6.4 Vortex Rok 125cc
Объем камеры сгорания: 10.0 куб. см
Тип карбюратора: VHSH 30 CS (max. dia. 30.06)
Диаметр диффузора карбюратора: 30 мм
Система выхлопа: См. карту производителя двигателя
Зажигание: PVL 500-1036
Coil w/cap PVL 500-177
Racing Ignition PVL 500-1000
Coil w/cap: PVL 500-178
Вес коленчатого вала в комплекте: 2175г +/- 110г
7. Шасси
7.1 Рама. Только из круглых труб.
7.2 Задняя ось. Максимальный наружный диаметр 50 мм.
7.3 Тормозная система. Только на заднюю ось.
7.4 Кузов. Передний и боковые короба, передняя панель, задний отбойник должны иметь омологацию CIK.
8. Шины
8.1 Тип шин. Сухие - Maxxis HG1, дождевые – свободные.
8.2 Комплектность. На всех четырех колесах должен быть одинаковый тип шин.
8.3 Размерность. Максимальный размер шин: передние – 4,5 / 10 – 5, задние – 7,1 / 11 – 5.
8.4 Запрещена любая модификация шин.
8.5 На соревнования, включая официальные тренировки, квалификацию, заезды допускается максимально 1 комплект сухих шин, одна запасная передняя и одна запасная задняя шина. Дождевые шины не регламентируются.
9. Допускаемое оборудование
9.1 Максимально допускается ( на одно соревнование):
- максимум одно шасси;
- максимум два двигателя.
9.2 Радиосвязь и телеметрия. Согласно регламента проведения соревнований в Республике Беларусь.
10. Топливо
10.1 Разрешается неэтилированный бензин октановым числом не более 98.
10.2 Масло. Свободное.
11. Допуск
11.1 Лицензия. Участники соревнований должны иметь лицензию согласно регламента проведения соревнований в Республике Беларусь.
11.2 Возраст. К соревнованиям допускаются пилоты, которым исполнилось 15 лет и более на момент соревнований.
Обсуждение в нашем форуме »
Сентябрь 17, 2007
22 августа компания Swissauto Wenko AG представила новый двигатель SA250. Презентация состоялась на крытом картодроме «Race-Inn» в городке Roggwil (Швейцария) на которую мы были любезно приглашены. Это один из самых больших крытых картодромов в Европе. Длина 630 метров и ширина 8, покрытие асфальт. Направление движения по часовой стрелке. В распоряжении 31 Sodikart 6,5 л.с, 4 детские машины и одна с ручным управлением. Трасса очень интересная по пилотажу. Прекрасная обстановка: стильное кафе, магазин, игровые автоматы и гордость картодрома – коллекция гоночных автомобилей. Экспозиция насчитывает более 30 экземпляров (это сколько удалось насчитать пока шли к закрытому парку). Присутствует даже легендарная советская формула – Эстония.
Несколько слов о компании Swissauto Wenko AG:
- основана в 1987 Урсом Венгером (Urs Wenger) и Битом Кохлером (Beat Kohler);
- направление деятельности: конструирование и изготовление двигателей внутреннего сгорания. Разработка новых программ управления двигателя. Оптимизация работы компонентов и систем управления моторов;
- основные проекты компании:
F1 - доводка двигателя команды Brabham (3 место на Гран При Монако) К сожалению крах команды не дал возможность продолжить столь успешное сотрудничество;
мотоспорт – работы с двигателем Rolf Biland (мотоцикл с коляской)
создание собственного шасси и команды Team Biland GP1. Пилоты: Luca Cadalora и Juergen van der Gorbergh (Мото GP)
картинг – создание и производство двигателя Biland SA 250 / Gokart.
Разработка двигателей MPE-750 Engine (Multi Purpose Engine 750 cc) этот двигатель в настоящий момент используется на снегоходах и водных мотоциклах Polaris, V4-500 Мото GP1 (210 HP; 500 cc; 39 kg ) и V8-Engine Chevrolet (510 HP, 375 KW)
Создание прототипа автомобиля SMILE / SAB 360 с минимальным расходом топлива.
Партнеры с кем работала компания:
Albert Weber GmbH / Weber Motor AG, Aprilia SPA, Asea Brown Boveri, Audi, Borg Warner Turbo Systems, ETH, ESORO AG, Garrett Engine Boosting Systems, GM / FIAT / SAAB, Greenpeace, IHI Turbo, IMH Munich, Matra Automobile, Peugeot Automobile, Pilatus Aircrafts, Polaris Industries Inc., Porsche Engineering, Renault Automobile, Swatch Group (SMH Automobile), S I G Neuhausen, Volkswagen AG.
Итак, компания с богатым опытом и ресурсами решила вновь удивить всех картинговых поклонников четырехтактных двигателей. Напомним, что в 1999 году они выпустили в свет Biland SA 250 – двухцилиндровый четырехтактный двигатель мощностью от 18 до 34 л.с. Восемь лет они наблюдали за развитием четырехтактного движения и решили кардинально изменить конструкцию своего следующего SA 250.
Цилиндров стало меньше, мощность прибавилась, радиатор переместился на двигатель. Цепь теперь с обычной для всех стороны. Один карбюратор. Масло в двигателе, удобное окно для контроля уровня масла. Минимум шлангов и трубок. Аккумулятор, кнопки пуска и остановки в одном блоке. В общем, ничего лишнего.
Двигатель получился самым легким среди четырехтактников, да и в сравнении с 2-тактными любительскими моторами он уступает по весу только IAME Leopard (1,4 кг) и Rotax Max (0,1 кг), но существенно выигрывает у них по силовым характеристикам.
Встретили нас очень гостеприимно. Пока машины готовились к презентации, ведущие специалисты, любезно рассказали все о двигателе. Чем ближе к началу мероприятия, тем народу становилось все больше, несмотря на то, что был рабочий день. Пилотам предоставили две машины Sodikart с 35 и 40 сильными моторами.
Сначала всем предложили размяться на прокатной технике. Карты отлично управляются, но по нашим меркам 6 л.с. для такой шикарной трассы явно маловато. Когда все прокатились по одному заезду, настало время испытать более серьезные агрегаты. Нам как гостям предоставили право первыми открыть официальную часть презентации СА250. Я сел на 35 сильную версию, а Трофимов Владимир, пилот Biland K-GP Russia, который в это время находился на отдыхе в Швейцарии, мигом спустился с гор и сменил лыжи на тележку с 4 колесами, мощностью 40 л.с.
Завелись. Звук типичный для 4 тактов и не многим отличается от Биланда. Поехали. Чувствуется хороший момент на низах, середина без провала продолжает разгонную динамику, а на верхами удавалось насладиться только 3-4 секунды и приходилось сбрасываться, чтобы успеть оттормозиться и попасть в поворот. Без лишнего риска закончили заезд, который длился вместо положенных 5 кругов, аж 10 минут!
Организаторы выдохнули! Россия не разложила карты! Толпа местных пилотов такого гостеприимства не простила бы им. Через несколько заездов, мы продолжили наслаждение, поменявшись картами. Хронометраж намеренно не включали, чтобы пилоты не соревновались за лучший круг.
Ощущения: версия 35 значительно приятнее в медленных поворотах. У 40 версии бешеные верха, которые можно прочувствовать только на профессиональной трассе. Радиатор на двигателе сначала смущал тем, что, возможно, будет отбить локоть об него, но при езде о нем не вспомнил ни разу (прекрасная компоновка). В общем, прекрасный двигатель, с большими перспективами.
Четкая и прозрачная политика компании, без лишнего пафоса, внушает доверие. Никаких заоблачных обещаний. Достигнута конкретная договоренность о сотрудничестве. Для России на 2008 год будут поставляться двигатели стандартной версии 35 л.с., пилоты смогут участвовать в одном заезде с Биландом. Зачет будет раздельный.
Пресс-релиз компании Swissauto Wenko AG.
Новый SwissAuto 250 - практичный двигатель для гонок. Весь опыт компании в Мотор спорте, а так же ноу-хау последних лет использовались, чтобы создать этот двигатель.
Результат - уникальные высокие технологии и рациональная стоимость.
В 1999 году компания swissauto создала Biland SA 250. Первые 140 штук были построены в swissauto. На сегодняшний день, Biland SA 250 - самые успешные и наиболее продаваемые 4 - тактные двигатели в картинге во всем мире. Первоначально, Biland SA 250 был разработан для автомобильного использования в Гибридных автомобилях. Чтобы преобразовывать его для гонок пришлось много поработать над его расположением и решить несколько проблем. Специалисты swissauto остались очень довольны проделанной работой, и в результате этот двигатель был очень конкурентоспособен и успешен, чтобы выиграть большинство соревнований во всем мире, даже после 7 лет производства без коренных изменений вплоть до 2006 года. Таким образом, новый swissauto 250 является нашим вторым двигателем для картинга. В отличие от Biland SA250, новый мотор разрабатывался исключительно для гонок. Нашей целью было оптимально позаимствовать положительный опыт первого мотора и создать двигатель, который был бы существенно более прост, легче и дешевле своих конкурентов.
Для создания, как образец, мы использовали самый успешный двигатель для картинга последних 10 лет - Rotax Max. Swissauto 250 является полностью по-новому разработанным мотором, который оптимально согласован с потребностями в картинге и может устанавливаться на все шасси за короткое время и быть готовым к выезду. Конечно, он соответствует регламентам и по праву его можно назвать гоночным мотором.
На сегодняшний день, по сравнению с конкурентами на рынке 4-тактных моторов (Vampire, Biland SA250, Tech F1, Oral), Swissauto 250 значительно легче, дешевле и более прост в установке. Однако, более важно, это сравнение его с 2-тактными двигателями. Раньше сообщалось, что 4-тактные моторы тяжелые, сложные, дорогие и поэтому не подходят для профессионального картинга.
Новый swissauto 250 готов опровергнуть сложившееся мнение! Например, его вес, стоимость и простота установки идентичны 2-тактным 125 куб. двигателям. Однако он имеет все же типичные 4 тактные преимущества как высокая надежность, незначительное потребление горючего и незначительное загрязнение окружающей среды.
Новый swissauto 250 докажет, что время 2-тактных моторов в картинге прошло.
Важно при сопоставлении цен и сравнении веса оценивать совокупную систему. Все части должны быть учтены. Так вес двигателя без навесного, систем выпуска, охлаждения и пуска больше не играет такую значительную роль. В нашей презентации Вы найдете пример сравнения веса и силовых характеристик нашего двигателя с IAME Leopard, Rotax Max, Vortex Rok, Biland SA250, у которых взвешивался каждый конструктивный элемент, каждый винт и все жидкости, которые необходимы для гонок (двигатель, радиатор, аккумулятор, выхлопная система, вода, масло и т.д. в общем, все компоненты, что устанавливаются на шасси).
IAME Leopard – 24,4 кг.
Rotax Max 125 – 25,7 кг.
Swissauto 250 – 25,8 кг.
Vortex Rok – 27,8 кг.
Biland SA250– 28,8 кг.
Вместе со всеми этими до сих пор упомянутыми преимуществами есть еще один немаловажный критерий - динамические качества и характеристики.
Сравнительные характеристики и вес двигателей.
При сопоставлении затрат важно, чтобы каждый необходимый конструктивный элемент, каждый кронштейн и каждый винт приобщался к счету, который должен покупаться, чтобы иметь готовый карт к гонкам. Также время необходимое для установки двигателя на шасси, которое оплачиваться клиентом.
Новый swissauto 250 значительно быстрее, чем старый SA 250 с двумя цилиндрами. Все сравнения, сделанные за 2 года испытаний и развития показали ясно, что новый двигатель находится на высоком уровне. В первой гонке, 10-ого июня во Франции, наш тест пилот Андрэ Шеидегжер (Andy Scheidegger) показал лучший круг и выиграл самую первую гонку с этим двигателем, безусловно, с большим преимуществом над всеми другими конкурентами.
Первые 100 человек, которые опробовали этот новый двигатель, высказались положительными комментариями и поздравлениями: очень хорошая работа и ровные характеристики автомобиля. Но более важный аргумент для нас и проекта - конкурентоспособная цена.
Прежде чем предложить готовый и надежный двигатель клиенту, мы испытывали его на нашем стенде и трассах в течение 2 лет. Первая пред-серийная партия в 100 шт. будет готова в декабре 2007 г.
Коммерческая цена для клиента в пределах EC будет приблизительно 2350 - 2500 Евро (без НДС). В эту цену включено: мотор с креплением, карбюратор, бензонасос, воздушный фильтр, выхлопная система, аккумулятор с креплением, электрика, радиатор с креплением, сцепление и ведущая звезда. Двигатель продается исключительно по дилерской сети swissauto. Сеть дилеров находится в создании. Целью является снабжать 5-6 основных дилеров, которые должны обеспечить всех желающих.
Презентация
Деталировка 1
Деталировка 2
Тип: 1 цилиндровый 4 тактный
Рабочий обьем: 249,6 куб.см
Диаметр цилиндра / Ход: 75мм / 56,5 мм
Поршень: Кованый алюминий
Коленчатый вал: Стальной, кованый
Система зажигания: цифровое от магнето с ограничителем числа оборотов
Система газораспределения: 2 верхних распредвала, 4 клапана на цилиндр, цепной привод
Система охлаждения: Водяная, насос встроен в блок
Система питания: 1 карбюратор Dell’ Orto 34 или 30 мм, С вакуумным насосом
Топливо: Неэтилированный бензин Аи-95
Сцепление: Центробежная муфта
Стартер: Электрический
Мощность: 40 / 35 л.с. при 10500 об/мин (34 / 30 карбюратор)
Максимальные обороты: 13000 об/мин
Основные габариты: 410 / 190 / 330 mm
Вес: 15 кг включая стартер
С наилучшими пожеланиями,
Юрий Орлов
Обсуждение в нашем форуме »
Сентябрь 11, 2007
20-22 июля сего года в Бухаресте (Румыния) состоится, ставшая уже традиционной, гонка «Восток встречает Запад».
Впечатляющее официальное открытие с обворожительными народными танцами Румынии. Парад наций с соответствующими национальными гимнами. Прямая трансляция телекомпаний снабдит этот день достаточным блеском. Отличное настроение, хорошая организация и гостеприимство AMCKART - гарантированно!
Название соревнования: Biland open Challenge EAST MEET WEST II Edition
Дата проведения: 20.07.2007-22.07.2007
Организатор: AMCKART Бухарест - Румыния
Двигатель: Biland SA250 со стандартной системой выпуска
Шасси: любое омологированное CIK-FIA.
Шины: Bridgestone, предоставляет организатор, стоимость 200 евро/компл.
Топливо - предоставляет организатор, стоимость 1,00 Euro/L
Призовой фонд: I место - 1.500 евро, II место - 1.000, III место - 750.
Март 11, 2007
Nick Barrow - Saxon Motorsport, дилер Biland в Великобритании:
Не эффективное управление, безудержные расходы на маркетинг и развитие были основной причиной акционеров компании прекратить производство.
Brad Linkus - Engines4racing дилер Biland в США:
В 2003 году компания Team Biland Kart Power AG входит в производственный холдинг Eberhard Hoeckle GmbH основанный в 1928 году. Производство двигателей и запасных частей размещается в Hoeckle, Mossingen, Германия. В декабре 2006 на собрании акционеров два владельца Hoeckle были в разногласии друг с другом по руководству компании, и они решили отделить Компанию Team Biland от Hoeckle. «Hoeckle» прекратил производить двигатель Biland. Один из владельцев Hoeckle - Gert Hoeckle (Джерт Хоекл) и новый инвестор предпринимает шаги, чтобы купить набор инструментов и производственные права на изготовление двигателей от Eberhard Hoeckle GmbH. Джерт Хоекл находится в процессе открытия нового местоположения производства в Германии, отдельно от существующей фабрики в Mossingen на которой помимо Biland осуществляются другие проекты . Этот новый завод будет использоваться исключительно для производства двигателя Biland и компонентов. На данный момент двигатели на рынке будут все еще обслуживаться через существующих импортеров Biland и дилеров всюду по международной сети. Запчасти все еще доступны, и производство новых двигателей начнется в скором времени.
Мы будем держать Вас в курсе событий.
Biland BadBoy X250
Технические характеристики двигателя Biland BadBoy X250
Тип: 2 цилиндровый 4-тактный
Рабочий обьем: 248,35 см
Ход: 47 мм
Диаметр цилиндра: 58мм
Степень сжатия: 12,9:1
Порядок зажигания: 180° - 540°
Система газораспределения: 1ОНС, 2 клапана на цилиндр, толкатели, ременный привод
Система охлаждения: Водяная
Система смазки: Сухой картер с внешним маслобаком
Система питания: 1 карбюратор Dell’Orto 30 мм с вакуумным насосом
Система зажигания: PVL CDI с зарядкой
Топливо: Неэтилированный бензин Аи-95
Сцепление: Центробежная муфта
Стартер: Электрический
Мощность: 34 л.с. при 9500 об/мин
Максимальные обороты: 13000 об/мин
Описание двигателя Biland BadBoy X250
Омологированный TAG USA серийный двухцилиндровый четырехтактный двигатель с водяным охлаждением Biland BadBoy X250 , без коробки передач. Хорошо сбалансированный мотор объемом 250 куб.см., с одним верхним распредвалом и двумя клапанами на цилиндр. Максимальные обороты ограничены 13000 об/мин, мощность 34 л.с. при 9500 об/мин. SA250 - двигатель с одним карбюратором Dell’Orto 30 мм. и центробежным сцеплением.
Цепь 219. Зажигание PVL CDI с зарядкой. Вес - 18,6 кг.
С наилучшими пожеланиями,
Юрий Орлов
(495)5025842
http://www.eagle-racing.ru
Февраль 1, 2007

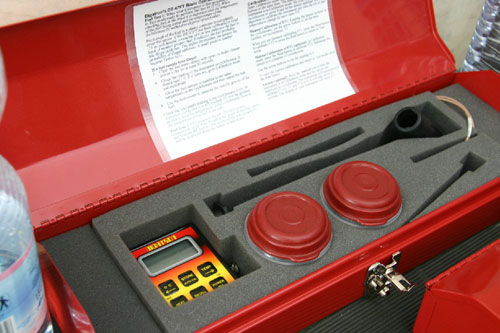

Данным прибором производится тест проводимости топлива.
Этот тест используется, чтобы обнаружить присутствие незаконных окислителей в топливном соединении. Этот тест основан на сравнении использемого топлива с контрольным образцом.
Присутствие незаконных добавок количественно отображается на дисплее.
Июнь 7, 2006
В канун выхода новой книги автора начинаем публикацию отрывков из его первой книги - «Формула-1:Гонки и гоночные автомобили» c Артем Атоян.
Погоня за максимальной мощность предопределила и конструкцию гоночного автомобиля а первые годы жизни этого «младенца». Не мудрствуя лукаво, конструкторы стремились получить прирост мощности двигателя за счет увеличения рабочего объема цилиндра. Одно- и двухцилиндровые двигатели были сравнительно быстро вытеснены четырехцилиндровыми, а вскоре появились и первые образцы шестицилиндровых. За рассматриваемый период рабочий объем двигателя возрос с 1206 куб.см («Панар-Левассор», 1894 г.) до 15083 куб.см («Непир», 1905 г.), то есть почти в тринадцать раз. Так было достигнуто увеличение максимальной мощности с 3,5 л.с. (2,6 кВт) до 80 л.с. (59,2 кВт), или более чем в двадцать раз. Небольшой прирост оборотов коленчатого вала (с 750 до 1200) объясняется в первую очередь усовершенствованием системы зажигания: магнето низкого напряжения заменило трубку накаливания. Двигатель заводился вручную, что при таких больших рабочих объемах требовало от гонщика и механика немалых физических усилий. На лучших автомобилях нашло применение декомпрессионное устройство, значительно облегчившее запуск двигателя.
В те годы двигатели снабжались газораспределительным механизмом, состоящим из боковых односторонних клапанов с приводом от распределительного вала, расположенного в поддоне двигателя. В 1903 году «Мерседес» имел впускные клапаны с верхним расположением, сочетавшиеся с традиционными боковыми выпускными. Кстати, на этом же автомобиле впервые нашел применение и сотовый радиатор.
В связи с тем, что обороты коленвала не регулировались, то есть были постоянными, применялся ограничитель оборотов, в большинстве случаев центробежный, не позволявший двигателю «пойти в разнос». Смазка трущихся поверхностей двигателя осуществлялась с помощью многоплунжерного лубрикатора, подававшего в автоматическом режиме к месту смазки до трех капель масла в минуту.
Наиболее часто использовалось конусное сцепление. Выполнялось оно из дерева или алюминия, а к нему приклепывались кожаные накладки.
В начале века наибольшее распространение получили коробки переключения передач трех видов: ременные, шестеренчатые и фрикционные. Самыми шумными считались шестеренчатые, но именно они со временем вытеснили других своих конкурентов. Пионером здесь выступила фирма «Панар-Левассор». В 1900 году завод выпускал гоночные автомобили двух типов - оснащенные двигателями мощностью 16 и 12 л.с. (11,84 и 8,9 кВт). Автомобили последнего типа уже тогда комплектовались шестеренчатой коробкой передач, позволявшей достигать на первой передаче скорости 11 км/ч, на второй - 21 км/ч, на третьей - 34 км/ч и на четвертой - 46 км/ч. Общее передаточное отношение трансмиссии можно было изменить, заменив звездочку цепного привода ведущих колес.
Рама гоночного автомобиля обычно выполнялась из деревянных (дубовых) балок, соединенных металлическими уголками; для крепления двигателя служил специальный подрамник. Позже фирма «Гоброн Брийе» разработала стальную раму балочного типа, а «Рено» применил трубчатую пространственную ферму.
Для улучшения устойчивости база гоночного автомобиля постоянно удлинялось (за рассматриваемый период - с 1300 до 2500 мм), а сам автомобиль становился ниже. В 1905 году «Рено» показал автомобиль, у которого рама располагалась не над осями колес, а под ними, что позволило всю конструкцию сделать значительно ниже. Улучшению ходовых качеств способствовало и первое использование амортизаторов фрикционного типа на автомобилях фирмы «Морс».
Если на первых гонках автомобили комплектовались деревянными колесами со сплющенными резиновыми накладками, то к середине первого десятилетия нового века появились и пневматические шины. Изобретение братьев Мишлен было впервые опробованно в гонках 1895 года на трех машинах «Пежо». Шина крепилась к ободу колеса специальными хомутами. Первые образцы были крайне ненадежны - экипажу «Пежо-Молния», например, на трассе пришлось менять шины более 50 раз! И все же к 1905 году шины «Мишлен» позволяли автомобилю массой до 1000 кг развивать скорость до 60 км/ч. Рабочее давление в шинах составляло 5:6 кг/кв.см.
К концу 1903 года в ступице колеса нашли применение подшипники качения. Они вытеснили бронзовые вкладыши, которые ранее использовались повсеместно.
Тормозное управление имело две рабочие системы: ручную, действующую на трансмиссию, и ножную - на задние колеса. Тормозные накладки изготавливали из самых разнообразных материалов, даже из верблюжьей шерсти.
Рабочее место гонщика и механика отличалось спартанской простотой. В прошлом веке управление автомобилем осуществлялось с помощью рукоятки, позднее ее сменил штурвал, приводящий в движение червячный рулевой механизм. В дополнение к двум педалям (сцепления и тормоза) на штурвале располагались два регулятора. Одним регулировались обороты коленвала (эту функцию ныне выполняет педаль газа), другим - угол опережения зажигания. На щитке приборов размещались лубрикатор и манометр давления в топливном баке. Топливо поступало в двигатель самотеком. При запуске двигателя избыточное давление в баке создавалось при помощи специального насоса, а во время движения поддерживалось за счет подвода выхлопных газов.
Источник: ProFormula.ua
